Исходные данные: Для заданной электрической цепи постоянного тока с известными параметрами требуется: 1. Определить токи во всех ветвях схемы методом узловых потенциалов и контурных токов.
- Электроника, электротехника, радиотехника
Условие:
Исходные данные:

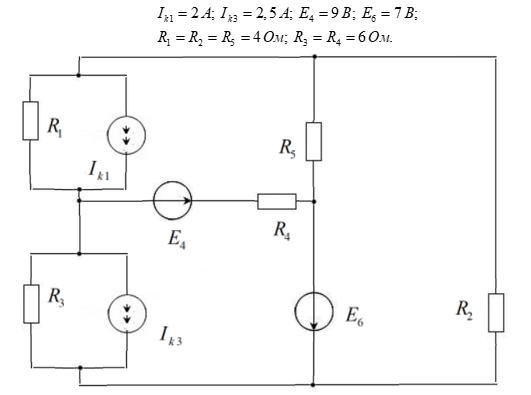

Для заданной электрической цепи постоянного тока с известными параметрами требуется:
1. Определить токи во всех ветвях схемы методом узловых потенциалов и контурных токов.
2. Произвести проверку правильности решения по законам Кирхгофа.
3. Составить баланс мощностей для исходной схемы (с источниками тока),
4. Методом эквивалентного генератора определить ток в пятой ветви (с элементами E5, R5), Построить ВАХ генератора, выделенной нагрузки и согласованной нагрузки,
5. Рассчитать и построить зависимость мощности P5 на сопротивлении R5, придавая сопротивлению различные значения,
Решение:

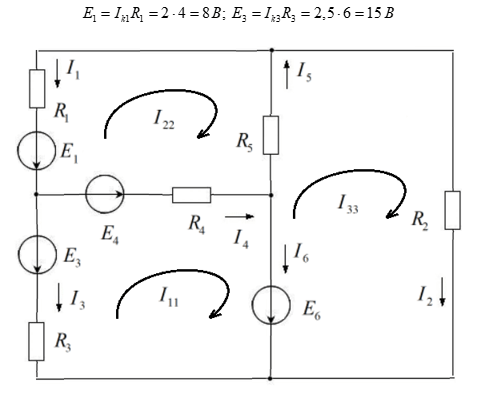

1) Преобразуем схему, заменяя источники тока на эквивалентные источники ЭДС и сопротивления по формуле:

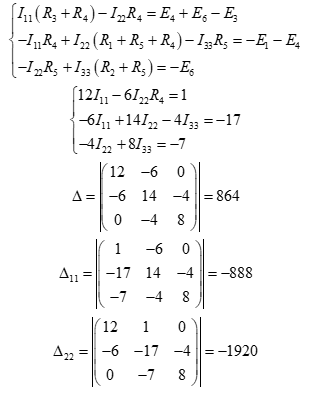

Метод контурных токов:
