Условие:
Исходные данные: Е = 50 В; L = 1 мГн = 10-3 Гн; С = 100 мкФ =10-4Ф; R1 = 5 Ом; R2 = 5 Ом; R3 = 10 Ом; R4 = 10 Ом; исходная схема приведена на рис.12.
Определить: закон изменения во времени напряжения на индуктивности uL(t).

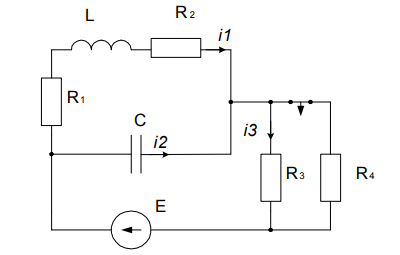

Рис.12. Исходная схема для расчета переходного процесса
Решение:
Для определения закона изменения напряжения на индуктивности сначала рассчитаем закон изменения тока через индуктивность, зная который найдем uL(t):
1. Выбираем положительное направление токов в ветвях (i1, i2, i3), обозначаем их на схеме (рис.12).
2. Определяем значение токов и напряжений до коммутации, т.е. находим независимые начальные условия uC(0-) и i1(0-). Учитывая, что при постоянном ток...
