Исходные данные:

I_k2 = 1 [А]              I_k3 = 2,5 [А]          E₅ = 12 [В]          E₆ = 14 [В]          R₁ = 6 [Ом]       R₂ = 6 [Ом]           R₃ = 6 [Ом]         R₄ = 4 [Ом]            R₆ = 4 [Ом]

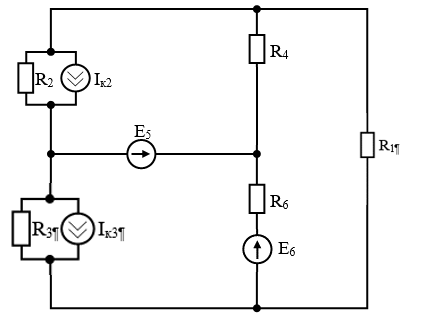

Для заданной электрической цепи постоянного тока с известными параметрами требуется:

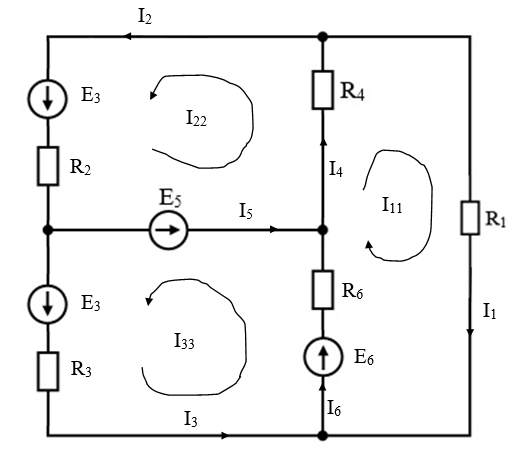

1. Определить токи во всех ветвях схемы методом узловых потенциалов и контурных токов .

2. Произвести проверку правильности решения по законам Кирхгофа .

3. Составить баланс мощностей для исходной схемы (с источниками тока).

4. Методом эквивалентного генератора определить ток в пятой ветви (с элементами E5 , R5). Построить ВАХ генератора, выделенной нагрузки и согласованной нагрузки.

5. Рассчитать и построить зависимость мощности P5 на сопротивлении R5, придавая сопротивлению различные значения.
