Условие:

Исходные данные:

система: S_кз=2500 МВА,

W₁- АС-120, 55 км, тросы не заземлены;

Т₁- ТМН-6300/110, УН/Д;

W₃- ААБ2Л, 70 мм², 60 м;

W₄- ААБ2Л, 50 мм², 80 м;

W₅- ААШВ, 35 мм², 150 м;

W₆- ААШВ, 70 мм², 60 м;

М₁- СТД-800-2УХЛ4, 2 шт;

электротермическая установка – S= 1250 кВА;

сторонняя нагрузка – S= 1300 кВА, отрасль-нефтедобыча, Z₁=0,0404 + j0,202, Z₂=0,0404 +j0,202, Е_НГ=0,908;

шинопровод на ТП и СП отсутвует;

Рассчитать во всех точках ток трехфазного, однофазного (если необходимо) и двухфазного короткого замыкания и ударный ток трехфазного короткого замыкания.

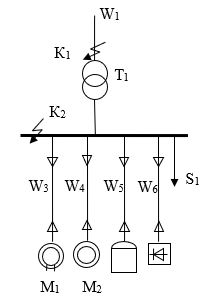

На электрической схеме показаны точки короткого замыкания, в которых рассчитываются токи.

Решение:

Определение параметров схемы замещения прямой последовательности.

Составляем схему замещения, для каждого элемента определяем активное и индуктивное сопротивление, для уровней 1 и 2 определяем сопротивление в относительных единицах. Используем приближенное приведение. Параметры любого элемента можно определить по приложенным справочным материалам. В каждом варианте указан один из двигателей синхронный или асинхронный, а также одна из установок преобразовательная или электротермическая. Таким образом, в каждом варианте имеется два элемента двигатель и установка. В примере приведены формулы дл...
