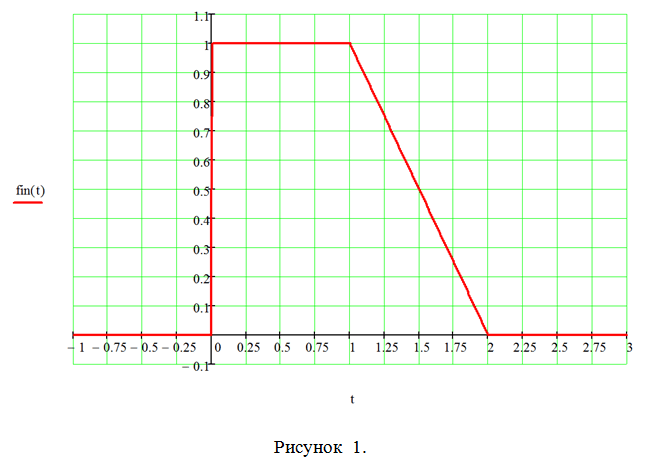

Изобразить сигнал, задаваемый моделью. ... 1. Изобразить сигнал, задаваемый моделью. 2. Рассчитать АЧХ и ФЧХ

Построить потенциальную диаграмму для цепи, если E_1=24 В,E_2=20 В,E_3=80 В,R_01=R_02=2 Ом,R_03=1 Ом, R_1=R_2=15 Ом,R_3=25 Ом.

Электрическую цепь, схема которой изображена на рисунке, рассчитать при частоте f = 50 Гц по данным таблицы. Построить топографическую векторную диаграмму.

Методом эквивалентных преобразований определить все токи в схеме, если известны E1(В)=30, E2 (В)=60, E3 (В)=5, R1= R2 = R3= R4=5
