Условие задачи
Изобразите структуру, условное графическое обозначение и стокозатворную (передаточную) характеристику полевого транзистора, соответствующего номеру Вашего варианта (табл. 6).
Таблица 6
Типы полевых транзисторов
Приведите из справочника пример транзистора такой же структуры и выпишите его характеристики. Дайте расшифровку названий транзисторов и поясните смысл характеристик.
Ответ
Структура полевого транзистора с изолированным затвором и встроенным n-каналом представлена на Рис.1.

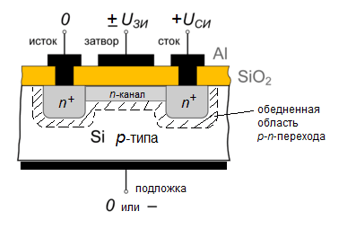

Рис.1 Структура транзистора с изолированным затвором и встроенным n-каналом
Полевой транзистор со встроенным n-каналом это полевой транзистор, в котором затвор транзистора изолирован от его канала тонким слоем диэлектрика (для кремниевых транзисторов это диоксид кремния SiO2, отсюда и название тран...
