Изучаемая релейно-контакторная схема управления асинхронным электродвигателем с короткозамкнутым ротором с реверсивным пускателем приведена на рисунке 5.1

25 июля 2024
Электроника, электротехника, радиотехника

Условие:

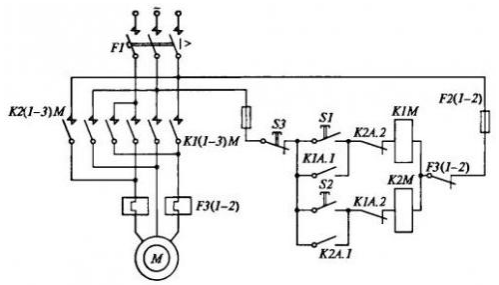

Рисунок 5.1 - Схема управления асинхронным электродвигателем с короткозамкнутым ротором с реверсивным пускателем.

1. Привести подробное описание использованных в схеме электрических аппаратов (название, назначение, основные составные части).

2. Привести подробное описание алгоритма работы схемы управления и защит.

2.1. Процесс запуска двигателя после нажатия кнопки «Пуск».

2.2. Процесс останова двигателя при нажатии кнопки «Стоп».

2.3. Аварийный останов двигателя при возникновении короткого замыкания в обмотке двигателя или питающем кабеле.

2.4. Аварийный останов двигателя при возникновении недопустимой перегрузки по току (работа теплового реле ТР).

3. Используя паспортные данные двигателя произвести выбор всех используемых в схеме электрических аппаратов.

4. Привести тип, основные номинальные параметры выбранных аппаратов, необходимые характеристики.

5. Выполнить расчеты, доказывающие правильность выбора.

Ток короткого замыкания в месте установки автоматического выключателя принять равным 1 кА.

Исходные данные: тип двигателя - 4А355V2У3, Р₂=315 кВт, η=93%, cosφ=0,91, I_П/I_H=7, t_П=7 с.

Решение:

Схема применяется в случаях, когда необходимо изменять направления вращения электропривода, например в приводе электролебедок, рольгангов, механизмов подачи станков и т.д. Управление двигателями осуществляется реверсивным магнитным пускателем. Включение двигателя для вращения вперед осуществляется нажатием кнопки S1. Катушка контактора K1M будет под напряжением, и замыкающие главные контакты К1(13)M присоединят электродвигатель к сети.

Для переключения электродвигателя необходимо нажать на кнопку S3 (стоп), а затем на кнопку S2 (назад), что вызовет отключение контактора K1M и включение контакто...
