Условие:
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1, R2, R3. Ток в первой группе равен I1, длина магистрального провода l, сечение – S. Исходные данные представлены в таблице 1. Составить электрическую схему питания.
Определить:
- ток в магистральном проводе;
- действительную потерю напряжения в магистральном проводе;
- напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок. Магистраль выполнена открыто двухжильным кабелем с медными жилами.
Таблица 1 – Исходные данные
Решение:
Составим электрическую схему питания потребителей (см. рис. 1).

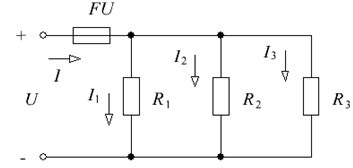

Рисунок 1 Схема электрической цепи
Определим напряжение на параллельно соединенных сопротивлениях:
Определим токи во втором и третьем сопр...
