Условие задачи
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1 , R2, R3. Ток в первой группе равен I1, длина магистрального провода l, сечение – S.

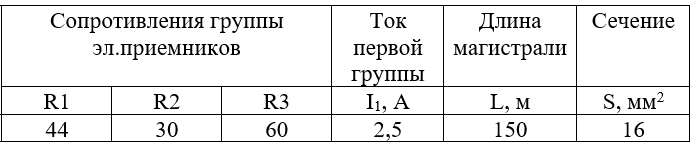

Данные для каждого варианта задания представлены в таблице.
Составить электрическую схему питания.
Определить
− ток в магистральном проводе;
− действительную потерю напряжения в магистральном проводе;
− напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок.
Магистраль выполнена открыто двухжильным кабелем с медными жилами.
Ответ

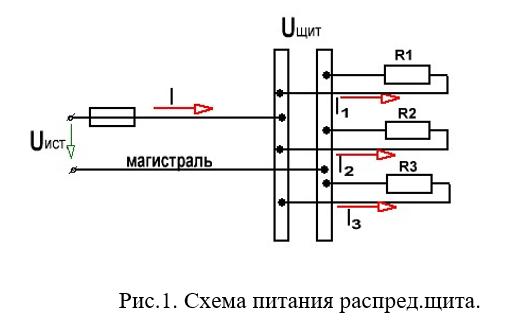

1. Составим электрическую схему питания распред. щита постоянного тока.
2. Определим напряжение на шинах распределительного щита постоянного тока воспользовавшись известной величиной тока на первой группе эл.приемников.
