К зажимам сети трехфазного тока с симметричными линейными напряжениями (Uл = 220 В) через линию передачи с сопротивлением каждой фазы Zл = (3+j4) Ом присоединена статическая нагрузка (рис. 3.11). Сопротивление нагрузки в омах приведены в табл. 3.

24 июля 2024
Электроника, электротехника, радиотехника

Условие:

К зажимам сети трехфазного тока с симметричными линейными напряжениями (Uл = 220 В) через линию передачи с сопротивлением каждой фазы Zл = (3+j4) Ом присоединена статическая нагрузка (рис. 3.11). Сопротивление нагрузки в омах приведены в табл. 3. Определите суммарную мощность по показаниям ваттметров и сравните ее с потерями в цепи.

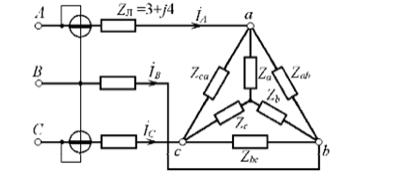

Рис. 3.1

Таблица 3

Решение:

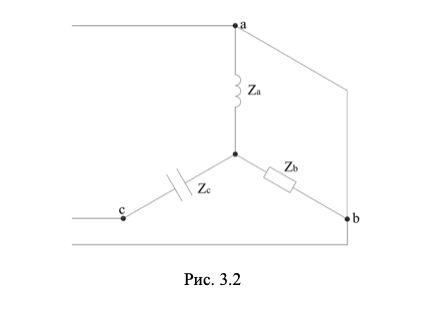

Схема нагрузки изображена на рис. 3.2. ЕЕ можно также представить в виде соединения звездой, как показано на полной схеме трехфазной цепи (рис. 3.3), в которой источник представлен симметричной системой ЭДС. Если принять ЭДС
