Какие значения напряжения покажут вольтметры среднего квадратического, средневыпрямленного и амплитудных значений при измерении синусоидального, пилообразного и импульсного сигнала. Значение амплитуды сигнала Um и / заданы в таблице 7.

«Какие значения напряжения покажут вольтметры среднего квадратического, средневыпрямленного и амплитудных значений при измерении синусоидального, пилообразного и импульсного сигнала. Значение амплитуды сигнала Um и / заданы в таблице 7.»
  • Электроника, электротехника, радиотехника

Условие:

Какие значения напряжения покажут вольтметры среднего квадратического, средневыпрямленного и амплитудных значений при измерении синусоидального, пилообразного и импульсного сигнала. Значение амплитуды сигнала Um и даны в таблице 7.

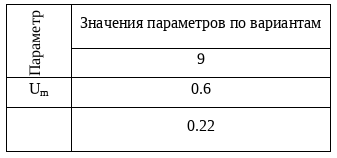

Исходные данные:

Решение:

Определим показания вольтметров, имеющих разные типы детекторов при измерении синусоидального напряжения с амплитудой Um.
Показания вольтметра среднеквадратических значений:

Аск=𝑈ск=0,707∙𝑈𝑚=0,707∙0,6 = 0,4242 В.

Показания вольтметра средневыпрямленных значений:

Асв = 𝑈св ∙ Кф =0,637 ∙𝑈𝑚∙Кф;

где Кф = 1,11 коэффициент формы синусоидального напряжения.

Асв =0,637∙0,6∙1,11=0,4242 В.

Показания вольтметра амплитудных значений:
