Условие задачи
Комплексные сопротивления фаз приемника
Числовые значения R1 ,XL1 , … , XC3 даны в табл. 9.1. Значение линейного напряжения UЛ сети, к которой подключен приемник, равно 660 В. Сопротивление нейтрального провода принимается равным нулю.
Начертить схему цепи и показать на ней условно положительные направления линейных и фазных напряжений, линейных токов, в тока в нейтральном проводе. (Элементы цепи, сопротивления которых равны нулю, на схеме не показывать).
Определить линейные, токи Ia , Ib , Ic и ток в нейтральном проводе Iн; комплексные мощности фаз приемника всex трех фаз; углы сдвига фаз между фазными напряжениями и токами φa , φb , φc .
Построить векторную диаграмму напряжений и токов.
Таблица 9.1 – Исходные данные
Ответ

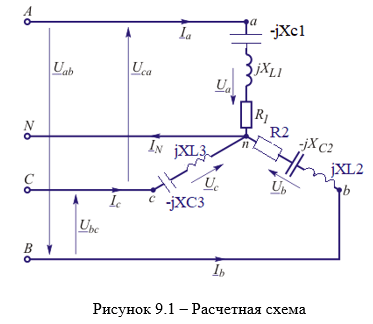

Расчетная схема цепи с учетом исходных данных приведена на рис. 9.1
Определяем действующее значение фазного напряжения приемника:
Составляем симметричную систему фазных комплексных напряжений приемника:
