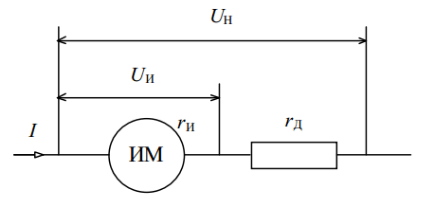

Определить предел измерения вольтметра, построенного на базе магнитоэлектрического измерительного механизма с номинальным напряжением 1 В и входным сопротивлением 500 Ом и добавочного сопротивления Rд = 49,5 кОм.

Определите пороговое напряжение трехвходового логического элемента И-НЕ КМОП, считая все МДП-транзисторы идентичными. Напряжение питания составляет 12 В, а пороговое напряжение транзисторов принять равным 1.5 В.

Для схемы электрической цепи изображенной на рисунке, с учетом данных из таблицы необходимо выполнить:  методом преобразований (свертки) определить токи во всех ветвях схемы;
