Лабораторная работа №1: Исследование неразветвлённой электрической цепи постоянного тока
Цель работы: теоретический расчёт, экспериментальное исследование и моделирование неразветвленной электрической цепи постоянного тока.
Задание 1
1. Включить компьютер и открыть программу моделирования электронных схем Multisim. Собрать на электронном столе схему, приведённую на рис. 1, с номиналами резисторов и ЭДС своего варианта.

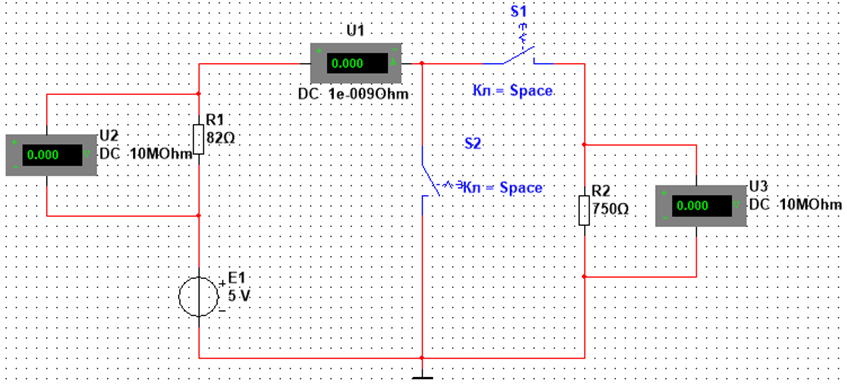

Рис. 1. Цепь постоянного тока с одним источником ЭДС
2. Рассчить цепь: вычислить ток в цепи и напряжение в режиме нагрузки, короткого замыкания (к.з.) и холостого хода (х.х.). Подсчитаем мощности рассеяния на резисторах R1 и R2 во всех режимах. Результаты вычислений занесем в таблицу 1 в колонку «Расчёт».
Дано: Е1=5 В, R1=68 Ом, R2=560 Ом.
Полученные результаты вычислений занести в таблицу 1 в колонку «Расчёт».
3. Включить схему в режимах нагрузки, короткого замыкания и холостого хода и занести все измеренные значения в таблицу 1 в колонку «Моделирование».
Ответ
Задание 1
1. Включим компьютер и откроем программу моделирования электронных схем Multisim. Соберем на электронном столе схему, приведённую на рис. 1, с номиналами резисторов и ЭДС своего варианта.
Рис. 1. Цепь постоянного тока с одним источником ЭДС
2. Рассчитаем цепь: вычислим ток в цепи и напряжение в режиме нагрузки, короткого замыкания...
