Условие задачи
Методом контурных токов определить действующие I и мгновенные i значения токов в ветвях электрической цепи переменного тока с частотой f = 50 Гц, режим работы источников ЭДС Е1 - Е8, коэффициенты мощности cos φ всей цепи, составить баланс активных мощностей. Комплексные E или мгновенные e значения ЭДС источников питания, напряжения U и полные сопротивления Z ветвей приведены в таблице 1.
Схема электрической цепи изображена на рисунке 1.
Выключатели замкнуты: B3, B4, B5, B6.

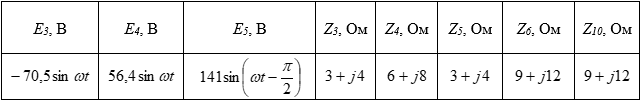

Таблица 1 – Исходные данные для расчета цепи

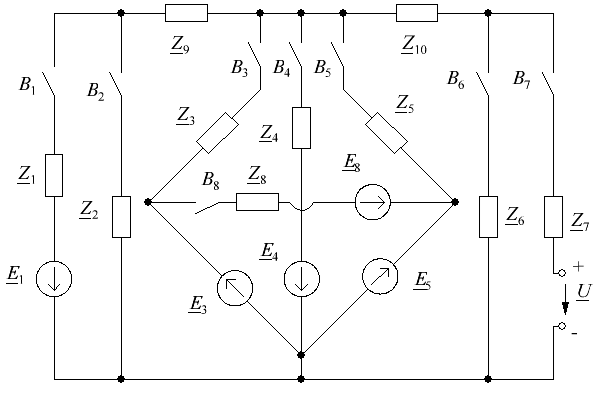

Рисунок 1 – Схема электрической цепи
Ответ
1. Составляем расчетную схему электрической цепи с учетом исходных данных (см. рис. 2). Из схемы исключаем ветви с разомкнутыми выключателями, токи в этих ветвях равны нулю.
На схеме выбираем направления токов в ветвях и направление контурных токов.

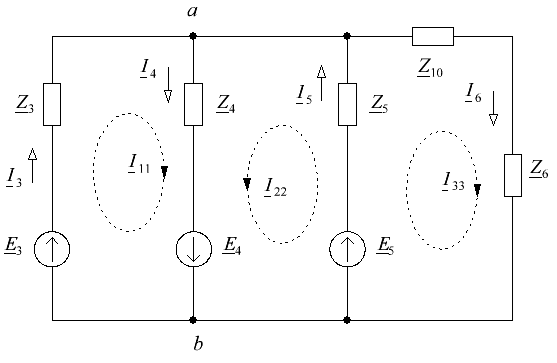

Рисунок 2 Расчетная схема электрической цепи
2. Запишем ЭДС источников в комплексном виде:
