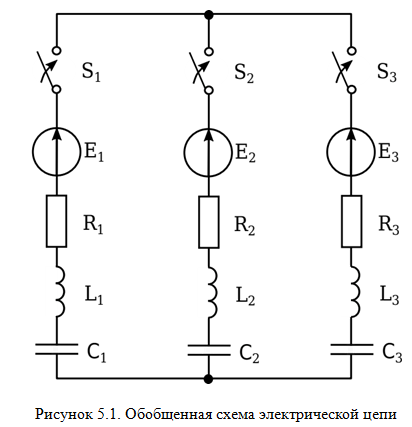

На основании обобщенной схемы электрической цепи, изображенной на рис. 5.1, начертить схему заданного варианта, которая содержит только элементы, обозначенные цифрой 1 в таблице 5.1.

На основании обобщенной схемы электрической цепи, изображенной на рис. 5.1, начертить схему заданного варианта, которая содержит только элементы, обозначенные цифрой 1 в таблице 5.1.

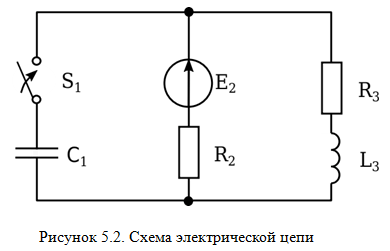

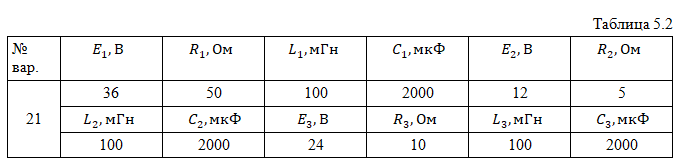

Для полученной электрической цепи постоянного тока с двумя реактивными элементами и заданными в таблице 5.2 параметрами требуется:

1) рассчитать значения токов в ветвях и напряжений на реактивных элементах в установившемся докоммутационном режиме;

2) рассчитать значения токов в ветвях и напряжений на реактивных элементах в установившемся послекоммутационном режиме;

3) определить законы изменения токов в ветвях и напряжений на всех элементах электрической цепи в переходном режиме после замыкания ключа S;

4) произвести проверку правильности решения по независимым уравнениям Кирхгофа, записанным для мгновенных значений токов и напряжений;

5) построить временные зависимости токов и напряжений в интервале времени от 0 до 5τ в совмещенных по времени системах координат.

Для схемы электрической цепи постоянного тока заданного варианта требуется:

1) составить операторную схему замещения электрической цепи, соответствующей послекоммутационному режиму;

2) определить операторные изображения токов в ветвях в переходном режиме после замыкания ключа S;

3) определить законы изменения токов в ветвях в переходном режиме, используя теорему разложения.
