На основании заданной схемы и данных для расчета решите задачу: Требуется определить токи в ветвях методом контурных токов.
«На основании заданной схемы и данных для расчета решите задачу: Требуется определить токи в ветвях методом контурных токов.»
- Электроника, электротехника, радиотехника
Условие:
Определить токи в ветвях методом контурных токов.

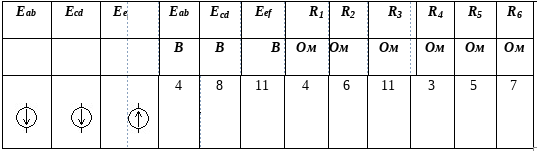

Исходные данные:
Рис. Схема
Решение:
Примем обозначения Eab = E1, Ecd = E2, Eef = E3.
Дано: E1 = 4 В, Е2 = 8 В, Е3 = 11 В, R1 = 4 Ом, R2 = 6 Ом, R3 = 11 Ом, R4 = 3 Ом, R5 = 5 Ом, R6 = 7 Ом.
Выбираем 3 контура. Указываем направления контурных токов (стрелками рис.).
Рис. Расчетная схема
Составляем систему уравнений
