Условие:

На рис. 4 дана принципиальная электрическая схема, содержащая динистор, напряжение открытия (UОТ) которого указано в табл. 3. Разработайте и зарисуйте принципиальную электрическую схему на тиристоре, выполняющую аналогичную функцию. Вольтамперная характеристика используемого тиристора приведена на рис. 5. Нарисовать ВАХ получившегося динистора при использовании компонентов с характеристиками, приведенными в табл. 3. Рассчитать ток, протекающий в нагрузке, сопротивлением тиристора пренебречь.

Рис. 4. Принципиальная электрическая схема с динистором

Таблица 3 Характеристики компонентов схемы

Решение:

Для решения задачи необходимо иметь ВАХ тиристора с указанными значениями управляющих токов ветвей ВАХ и шкалу анодного напряжения.

Наносим недостающие данные на ВАХ тиристора (Рис.1).

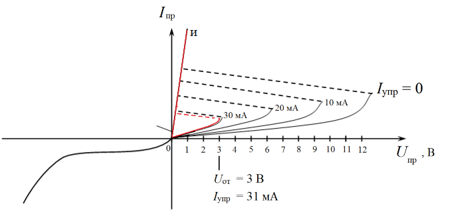

Рис.1 ВАХ тиристора и динистора с напряжением отпирания Uот = 3 В.

Напряжению отпирания динистора Uот = 3 В соответствует ВАХ, показанная красным цветом на ВАХ тиристора. Определяем управляющий ток тиристора для напр...
