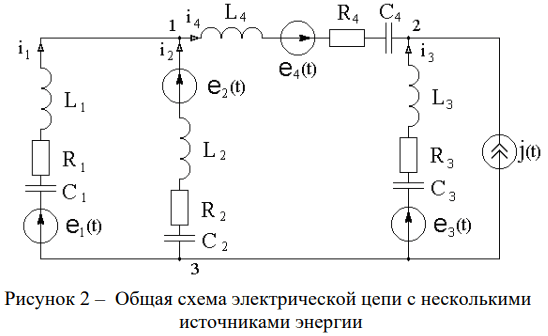

На рисунке 2 приведена общая схема электрической цепи, в которой действуют несколько источников синусоидальных ЭДС и один источник синусоидального тока одинаковой частоты f = 50 Гц.

На рисунке 2 приведена общая схема электрической цепи, в которой действуют несколько источников синусоидальных ЭДС и один источник синусоидального тока
одинаковой частоты f = 50 Гц.

Требуется:

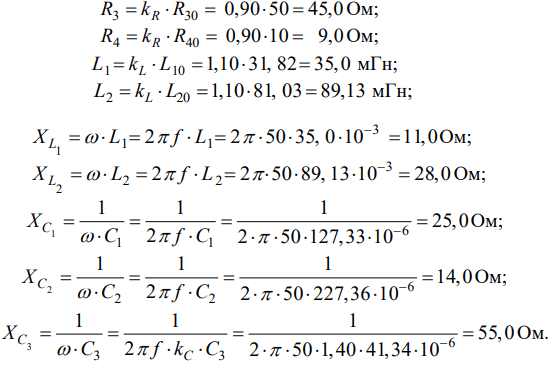

1. Изобразить схему цепи, исключив отсутствующие элементы в варианте задачи. По варианту задачи для учебной группы выписать значения базовых параметров пассивных элементов электрической цепи и источников энергии. Определить значения сопротивлений и индуктивностей цепи с учётом переводных коэффициентов.
2. Найти комплексные действующие значения токов во всех ветвях электрической цепи методом контурных токов (или методом узловых потенциалов).
3. Cоставить для электрической цепи баланс активных и реактивных мощностей источников и приёмников энергии.
4. Методом эквивалентного генератора найти комплексное действующее значение тока заданной ветви.
Расчёт цепи методом эквивалентного генератора сопровождать вычерчиванием всех необходимых схем для нахождения напряжения холостого хода и входного сопротивления
Сравнить найденное значение тока с полученным ранее (пункт 2).

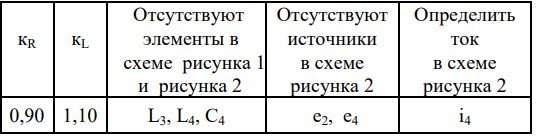

Элементы цепи и переводные коэффициенты

Базовые параметры элементов

Параметры источников энергии

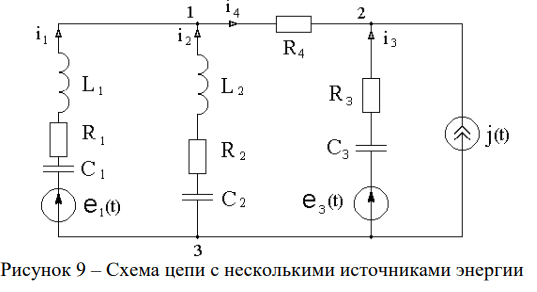

Для заданного варианта задачи схема электрической цепи имеет вид, показанный на рисунке 9.
