Условие задачи
На рисунке приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э.д.с определить ток в каждой ветви схемы методом узловых и контурных уравнений Кирхгофа.
Исходные данные:
Рис.3.1. Цепь постоянного тока
Ответ
По исходным данным составляем расчетную схему (рис.3.1):

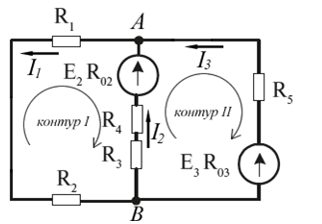

Рис.3.2. Расчетная схема
1. Определение числа уравнений: в цепи 2 узла, 3 ветви, протекает 3 разных тока, необходимо составить 3 уравнения. Одно по первому закону Кирхгофа и 2 по второму закону Кирхгофа.
2. Выбираем направления токов в ветвях. Направления обхода контуров по часовой стрелке (рис.3.2).
3. Составляем одно узловое и два контур...
