Условие задачи
Начертить эквивалентную схему цепи и определить неизвестные величины.
По заданной векторной диаграмме для цепи переменного тока с последовательным соединением элементов (резисторов, индуктивностей и емкостей) начертить эквивалентную схему цепи и определить следующие величины: 1) сопротивление каждого элемента цепи и полное сопротивление Z; 2) напряжение U; 3) угол сдвига фаз (по величине и знаку) активную реактивную и полную мощности ( P, S, Q ) цепи. Каким образом в заданной цепи можно получить резонанс напряжений? Если цепь не позволяет достигнуть резонанса напряжений, то пояснить, какой элемент надо дополнительно включить в цепь. Начертить схему такой цепи. Данные принять из таблицы 2.

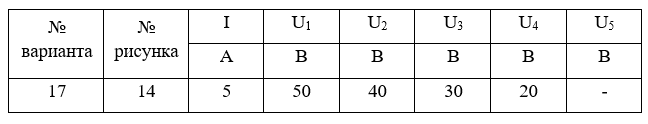

Таблица 2 – Исходные данные

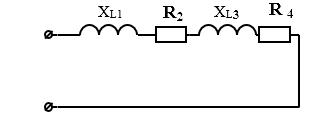

Векторной диаграмме соответствует схема:
Ответ

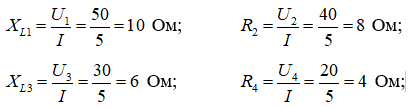

1) Определим сопротивления:
Полное сопротивление:
Входное напряжение:
