Условие задачи
Начертить схему неинвертирующего каскада на операционном усилителе. Объяснить назначение элементов схемы, обеспечивающих требуемые параметры усилителя.
Ответ
Неинвертирующий усилитель изображен на рисунке 8.

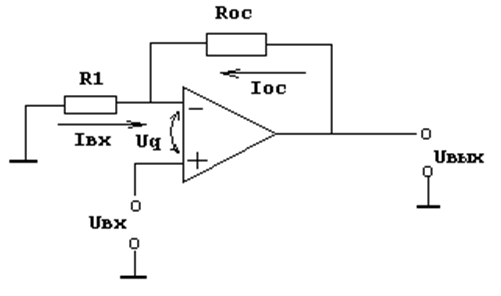

Рисунок 8 Неинвертирующий усилитель на операционном усилителе
Данная схема позволяет использовать в качестве неинвертирующего усилителя ОУ, схема обладает высоким полным входным сопротивлением, причем коэффициент усиления всей схемы по напряжению может быть жестко задан с помощью сопротивлений .
