Условие:
Два одинаковых диода соединены последовательно. Параллельно к ним подключено линейное сопротивление 20 Ом. Найдите ток в неразветвленной части цепи, если напряжение на первом диоде 70 В.
Дано: R=20 Ом; Uд1=70 В.
Найти: Iд1; Iд2; I.
Решение:

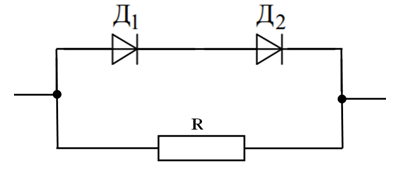

Схема последовательного включения диодов:

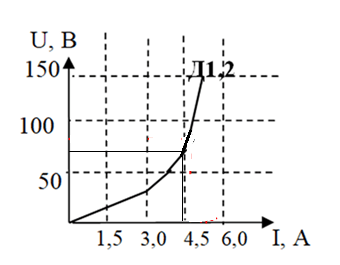

По ВАХ определяем значение токов:
