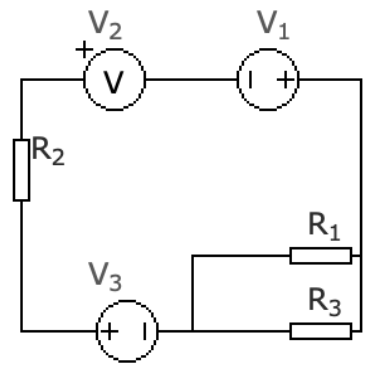

Найдите значение напряжения на вольтметре V2 в В , если V1 = 0, V3 =1 В, R1 = 6 кОм, R2 = 2 кОм, R3 = 5 кОм.

Изображенная на схеме электрическая цепь питается от источннков ЭДС ε{1}=11 B, ε{2}=16 B и ε{3}=8 ~B с внутренними сопротивленнями r{1}=1 Oм, r{2}=4 Ом и r{3}=1,2 Ом. В цепь включены резисторы R{l}=R{2}=20 Ом н лампа с сопротивленнем R{A}=8 ~ О м.

По заданным в таблице три значениям величин необходимо определить все остальные величины, отмеченные в таблице прочерками.

Определить токи, мощности и построить векторную диаграмму токов и напряжений. Рисунок 4.1 – Заданная схема. Дано: Uл = 220 В; R = 5 Ом; XL = 7 Ом; XС = 10 Ом.
