Найти перенапряжение на шинах подстанции (точка «А»). Емкостью шин и трансформатора пренебречь. Расчет выполнить в относительных единицах.

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

Воздушная линия W1: D_СР = 4.05 м; ρ_пр = 1,07 см.

Воздушная линия W2: D_СР = 4 м; ρ_пр = 0,8 см.

Силовой трансформатор Т1: S_H = 63 МВ*А; К_Т = 230/121/37.5; U_КВС =12.5 %; U_КВН = 24 %; U_КСН = 10 %.

Нагрузка Н1: cosφ = 0.92; U_H = 35 кВ; Р_Н = 10 МВт.

Падающая волна перенапряжения U_П = 1500 кВ.

Решение:

1 Расчет параметров схемы замещения

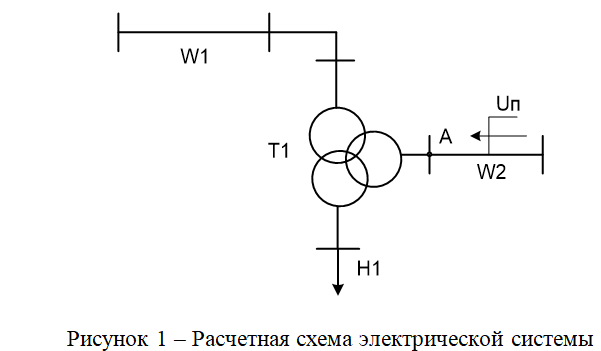

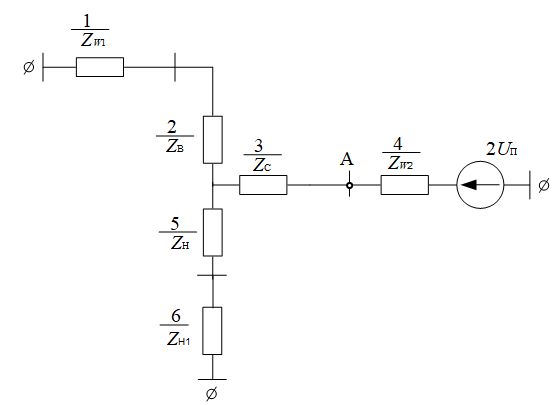

Составим схему замещения электрической системы (рисунок 2). Зададимся базисными условиями и определим параметры схемы замещения в относительных единицах:

S_Б = 63 МВ∙А; U_Б1 = 230 кВ; U_Б2 = 121 кВ; U_Б3 = 37.5 кВ.
