Нарисовать примерную схему структуры диода; изобразить для заданного режима (режимов) принципиальную электрическую схему; рассчитать в заданном режиме статические параметры диода;нарисовать энергетическую диаграмму

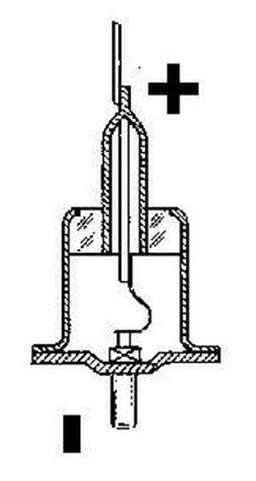

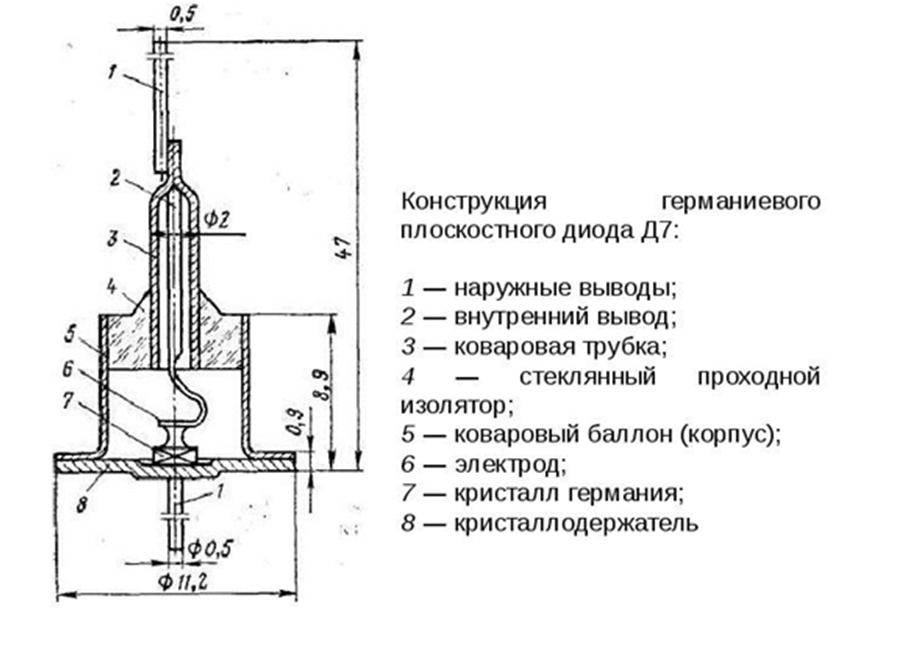

1.      Нарисовать примерную схему структуры диода, указав на ней p - и n – области, несимметричный электронно-дырочный переход, знаки зарядов в переходе, омические контакты (электроды)

2.      Изобразить для заданного режима (режимов) принципиальную электрическую схему для измерения тока и напряжения диода, показав на ней полярность напряжения источника питания и направление тока во внещней цепи

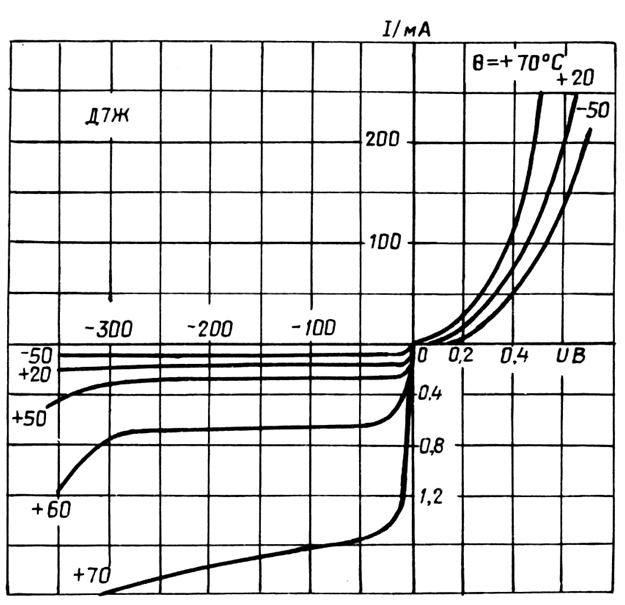

3.      Рассчитать в заданном режиме статические параметры диода (сопротивление постоянному току, сопротивление переменному току, емкости диода ‒ барьерную или диффузионную) и рассеиваемую диодом мощность постоянного тока.

4.      Нарисовать энергетическую диаграмму p- n перехода диода для заданного электрического режима
