Нарисовать схему двухполупериодного мостового выпрямителя, работающего с емкостным фильтром.

Дата добавления: 18.12.2023

Условие задачи

1). Нарисовать схему двухполупериодного мостового выпрямителя, работающего с емкостным фильтром.

2). Нарисовать временные диаграммы:

а) изменение напряжения на вторичной обмотке трансформатора;

б) напряжения на выходе выпрямителя ud  ;

в) тока нагрузки iН ;

г) тока диода   iа ;

д) напряжения между анодом и катодом диода;

е) тока вторичной обмотки трансформатора;

ж) тока первичной обмотки трансформатора;

3). Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора КТР ;

б) угол отсечки Θ1  ;

в) величину емкости конденсатора С ;

б) допустимое среднее значение тока диода Iа  ;

в) допустимое максимальное значение тока диода Iаmax;

г) максимальное напряжения между анодом и катодом диода  UАК ;

д) действующее значение тока вторичной обмотки трансформатора I2 ;

е) действующее значение тока первичной обмотки трансформатора  I1 ;

4. Дано:
 Действующее значение напряжения сети UСЕТИ= U1=220 В;

мощность нагрузки  PН=10 Вт;

коэффициент пульсации напряжения нагрузки  КП= q = 1 %= 0,01.

напряжение на нагрузке  UН = Ud = 24  В;

Активными потерями в элементах схемы и падением напряжения на диодах пренебречь.

Ответ

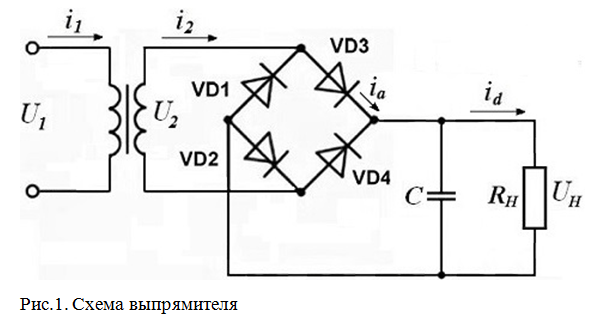

Нарисуем схему двухполупериодного мостового выпрямителя, работающего с емкостным фильтром

Нарисуем временные диаграммы:

- изменение напряжения на вторичной обмотке трансформатора u2;

- напряжения на выходе выпрямителя ud ;

- тока нагрузки iН ;

- тока диода iа ;

- тока вторичной обмотки трансформатора i2;

- тока первичной обмотки трансформатора i1;

- напряжения между анодом и катодом диода uАК .Действующе...
