Необходимо вычислить полное комплексное сопротивление Z цепи, комплексные амплитуды токов и напряжений в цепи и на каждом из элементов цепи, полную, активную и реактивную мощности в цепи и на каждом элементе.
«Необходимо вычислить полное комплексное сопротивление Z цепи, комплексные амплитуды токов и напряжений в цепи и на каждом из элементов цепи, полную, активную и реактивную мощности в цепи и на каждом элементе.»
- Электроника, электротехника, радиотехника
Условие:
Дана электрическая цепь переменного тока

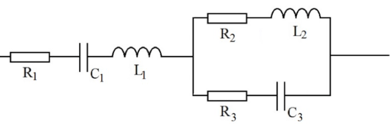

Рис.1. Расчетная схема
Исходные данные: Ud=240 B, f=1000 Гц, R1=12 Ом, R2=18 Ом, R3=14 Ом, L1=0,15 Гн, L2=0,02 Гн, С1=0,2 мкФ, С3=5 мкФ.
Необходимо вычислить полное комплексное сопротивление Z цепи, комплексные амплитуды токов и напряжений в цепи и на каждом из элементов цепи, полную, активную и реактивную мощности в цепи и на каждом элементе.
Решение:
Дано:
Ud=240 B, f=1000 Гц, R1=12 Ом, R2=18 Ом, R3=14 Ом, L1=0,15 Гн, L2=0,02 Гн, С1=0,2 мкФ, С3=5 мкФ.

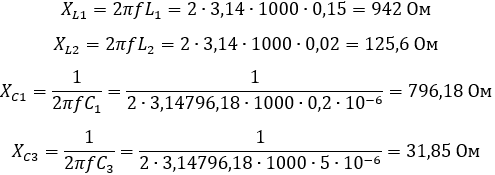

1. Определяем сопротивления реактивных элементов цепи (емкостей и индуктивностей):
2. Составим схему замещения с комплексными сопротивлениями Z1, Z2, Z3 ветвей:
