Условие задачи
Неразветвленная цепь переменного тока содержит активное, индуктивное и емкостное сопротивления, величины которых заданы в таблице вариантов.
Определить:
1) полное сопротивление цепи z;
2) напряжение U, приложенное к цепи;
3) силу тока I в цепи;
4) угол сдвига фаз ф (величину и знак); активную Р, реактивную Q и полную S мощности, потребляемые цепью.
Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. Поясните, изменится ли активная мощность, потребляемая цепью, если увеличить, одно из индуктивных сопротивлений?

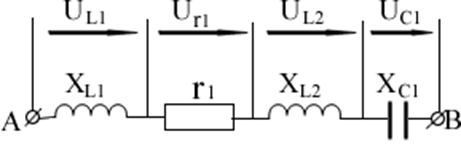

Рис.6. Заданная схема
Ответ
Дано:
r1 = 4 Ом, XL1 = 6 Ом, XL2 = 2 Ом, XC1 = 5 Ом, P = 16 Bт.
1. Определяем полное сопротивление цепи:
2. Определяем ток на входе цепи:
3. Находим коэффициент мощности цепи. Во избежание пот...
