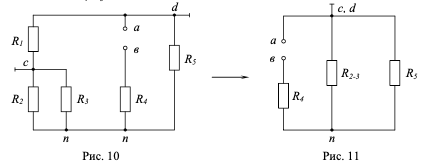

Определить эквивалентное сопротивление для схемы (рис.10) относительно полюсов а и в при заземлении двух точек с и d. Сопротивление резисторов R1 = 6 Ом; R2 = R3 = 4 Ом; R4 = 9 Ом; R5 = 2 Ом. d

На основании исходных данных провести расчет усилительного каскада на биполярном транзисторе, включенном по схеме с общим эмиттером. Представить описание принципа действия усилительного каскада с описанием назначения отдельных элементов схемы.

Определить емкость С конденсатора, соответствующую условию резонанса напряжений, приняв величину ХL неизменной, если частота питающего напряжения изменялась.

Задано аналитическое выражение АМК: Выполнить анализ спектрального состава АМК. Построить спектральную и векторную диаграммы, определить ширину спектра и среднюю мощность, выделяемую на сопротивлении в 1 Ом. Параметры АМК: U0=15B; M1=0,2; M2=0,6;
