Условие:
Определить эквивалентное сопротивление Rэ электрической цепи (рис. 1.1) постоянного тока и распределение токов по ветвям.
Дано: R1=2 Ом; R2=2 Ом; R3=3 Ом; R4=3 Ом; R5=2 Ом; R6=2 Ом; R7=3 Ом; R8=10 Ом; R9=10 Ом; R10=5 Ом; R11=2 Ом; R12=4 Ом; U=110 В.

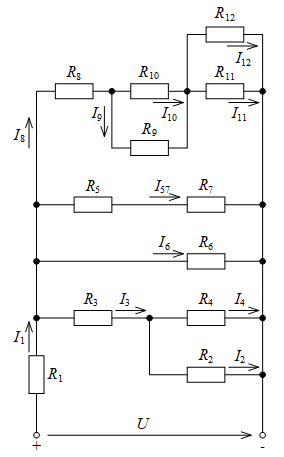

Рис. 1.1
Решение:
Сопротивление R11 и R12, R9 и R10 , R2 и R4 соединены параллельно, их эквивалентные сопротивления:
