Условие:
Определить параметры четырехполюсника одним из методов анализа линейных электрических цепей. Схема четырехполюсника изображена на рисунке 1.
Метод анализа: метод токов ветвей.
Определить: А-параметры.

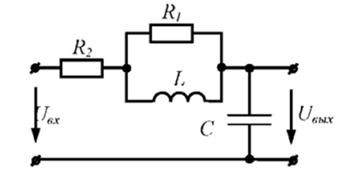

Рисунок 1 – Схема четырехполюсника
Решение:

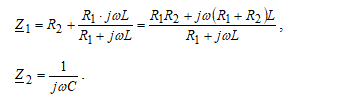

Составим Г-образную схему замещения четырехполюсника (см. рис. 2), в которой

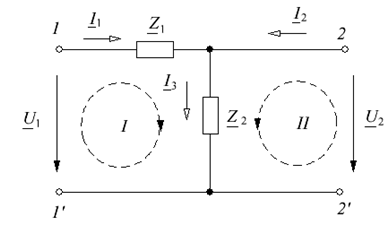

Рисунок 2 Схема замещения четырехполюсника
Запишем систему уравнений передачи четырехполюсника в А-параметрах:
