Условие задачи
Определить среднюю продолжительность отключений за год однотрансформаторной подстанции 220/10 кВ, подключенной к воздушной линии 220 кВ длиной 50 км по упрощенной схеме присоединения (рисунок 1).
Надежность подстанции «А» относительно точки присоединения к линии 330 кВ характеризуется параметром потока аварийных отключений
(1/год) со средней продолжительностью
(ч) и параметром потока плановых отключений
(1/год) со средней продолжительностью
У подстанции «Б» показатели надежности соответственно:

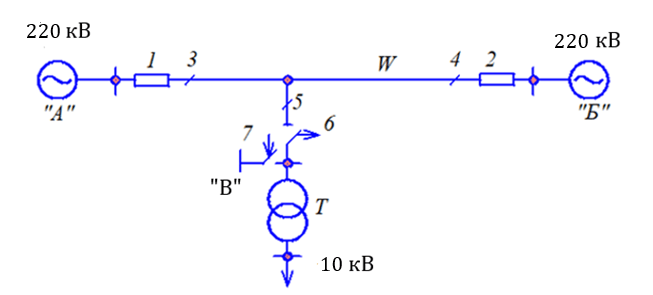

«А», «Б», «В» - подстанции 220 кВ; W – воздушная линия;
1, 2 – масляные выключатели 220 кВ; 3, 4, 5 – линейные разъединители; 6 – отделитель; 7 – короткозамыкатель; Т – трансформатор 220/10 кВ
Рисунок 4.9 – Схема питания подстанции 220/10
Ответ
1. Составляем схему надежности электроснабжения относительно шин 10 кВ подстанции В (рисунок 2, а) в виде параллельно-последовательного соединения расчетных элементов А, Б, Г, В. Элементы А и Б характеризуются показателями надежности соответствующих подстанций А и Б, элемент Г показателями воздушной линии 220 кВ с разъединителями 3, 4, 5. Соответственно элемент В представляет последовательное соединение трансформатора 220/10 кВ, отделителя 6 и короткозамыкателя 7.
