Определить точность установки ПП на приспособление для экспонирования. Исходные данные: диаметр базового отверстия D = 2 мм; допуск на диаметр базового отверстия в ПП по 7 квалитету – ∆D = 0,1 мм; диаметр базового штыря – d = 2 мм.
- Электроника, электротехника, радиотехника
Условие:
Требуется определить точность установки ПП на приспособление для экспонирования. Базирование осуществляется на штыри (см. рис.)

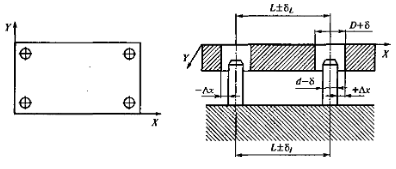

Схема установки ПП в приспособление при экспонировании
Исходные данные: диаметр базового отверстия в ПП – D = 2 мм; допуск на диаметр базового отверстия в ПП по 7 квалитету – ∆D = 0,1 мм; диаметр базового штыря – d = 2 мм; допуск на диаметр базового штыря – ∆D = 0,1 мм; g = 0,16 мм – максимально допустимая погрешность экспонирования.
Погрешность базирования должна быть меньше допустимой погрешности экспонирования.
Решение:
Поскольку происходит сопряжение по двум цилиндрическим поверхностям, то верны следующие формулы.
Смещение по оси X
Смещение по оси У
где ∆х допустимое линейное смещение вдоль оси Х; ∆у допустимое линей...
