решение задачи на тему:

Определить ток в витках, пользуясь законом полного тока. Данные для расчетов (размеры магнитопровода, ширина воздушного зазора δ, число витков W, материал магнитопровода, магнитный поток Ф) приведены в таблице.

Дата добавления: 06.08.2024

Условие задачи

Определить ток в витках, пользуясь законом полного тока.

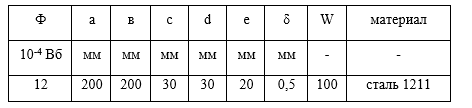

Данные для расчетов (размеры магнитопровода, ширина воздушного зазора δ, число витков W, материал магнитопровода, магнитный поток Ф) приведены в таблице.

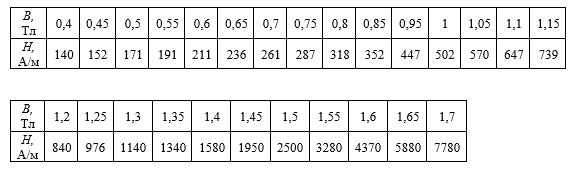

Зависимость напряженности магнитного поля Н от магнитной индукции В для стали марки 1211 приведена в таблице ниже.

Ответ

На основании закона полного тока для магнитной цепи можно записать следующее выражение:

где I - ток, через обмотку с числом витков W;

H - напряженность магнитного поля в магнитопроводе;

lср - средняя длина магнитопровода;

H - напряженность магнитного поля в воздушном зазоре;

- величина воздушного зазора.

Определим геометрические параметры магнитопровода:

Площадь поперечного сечения (с...
