Условие задачи
Определить токи, мощности и построить векторную диаграмму токов и напряжений.

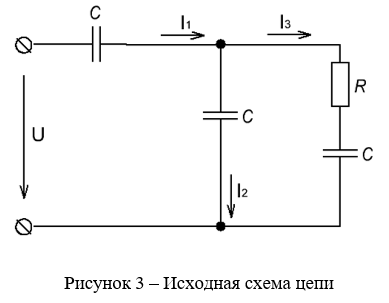

Формируем рисунок 3 и выписываем исходные данные.
Исходные данные: u=200sin(628t+20˚) В, R=15 Ом, L=5 мГн, С=531 мкФ.
Ответ

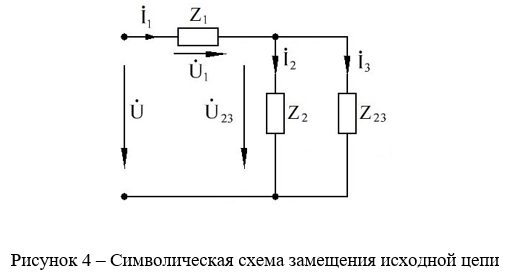

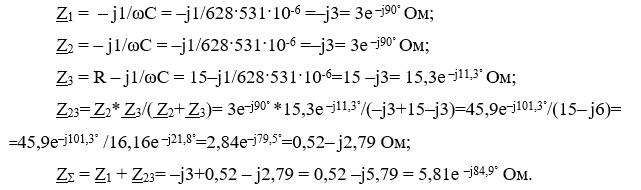

Определим комплексные сопротивления отдельных участков и всей цепи в целом
Определим действующее значение напряжения в цепи в комплексном виде:
