Определить токи в ветвях, использую правила Кирхгофа, проверить решения провести составление баланса мощностей, если электрическая цепь состоит из резистивных
«Определить токи в ветвях, использую правила Кирхгофа, проверить решения провести составление баланса мощностей, если электрическая цепь состоит из резистивных»
- Электроника, электротехника, радиотехника
Условие:

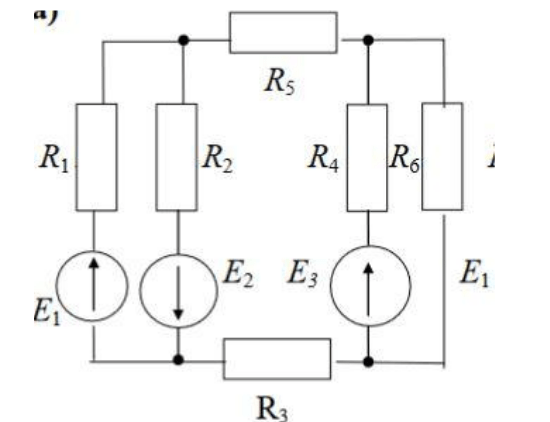

Электрическая схема, состоящая из резистивных элементов и источников
постоянных ЭДС, равных по величине
1. Требуется определить токи в ветвях, использую правила Кирхгофа.
2. Проверку решения провести составление баланса мощностей.
Решение:
Используя первый закон Кирхгофа, можно записать уравнения обхода токов для цепи:I1-I2=0
I2+I3+I4-I5=0
I6-I4=0
По первому закону, сумма токов сходящихся в узле равна нулю. При этом, условно принято считать входящие токи в узел положительными, а выходящими отрицательными. Значит для нашей задачи:
I1R1+I2R2=E1+E2
I2R2+I3R3+...
