По данным значениям напряжения, частоты и параметров элементов цепи, символическим методом найдите токи во всех ветвях цепи, составьте баланс комплексных мощностей и постройте векторные диаграммы напряжений и токов.
«По данным значениям напряжения, частоты и параметров элементов цепи, символическим методом найдите токи во всех ветвях цепи, составьте баланс комплексных мощностей и постройте векторные диаграммы напряжений и токов.»
- Электроника, электротехника, радиотехника
Условие:

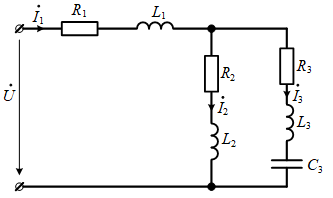

По данным значениям напряжения, частоты и параметров элементов цепи, символическим методом найдите токи во всех ветвях цепи, составьте баланс комплексных мощностей и постройте векторные диаграммы напряжений и токов.
Исходные данные: U = 100 B; f = 100 Гц; Сз = 100 мкФ; L1 = 15,9 мГн; L2 = 15,9 мГн; L3 = 115 мГн; R1 =10 Ом; R2 = 5 Ом; R3 = 10 Ом.
Решение:
Дано: U = 100 B; f = 100 Гц; Сз = 100 мкФ; L1 = 15,9 мГн; L2= 15,9 мГн; L3 = 115 мГн; R1 =10 Ом; R2 = 5 Ом; R3 = 10 Ом.
Угловая частота переменного тока:
Определяем реактивные сопротивления элементов схемы:
