Последовательное соединение в цепи синусоидального тока На рис.2.1 представлена неразветвленная электрическая цепь. 2. Составить комплексное уравнение напряжений,

На рис.2.1 представлена неразветвленная электрическая цепь.

Исходные данные к задаче 2.1 приведены в табл. 2.1,

Необходимо:

1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений.

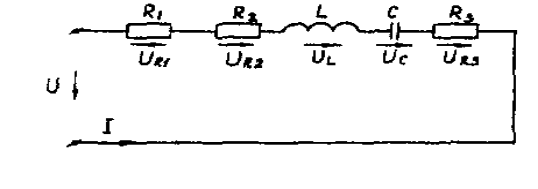

Рис. 2.1. Последовательное соединение

2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах.

3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать: P, Q, S, cosφ.

4. Записать уравнение для напряжения и тока всей цели в функции времени. На одном рисунке построить графики напряжения и тока

Исходные данные к задаче 2.1

Таблица 2.1
