Условие задачи
1. Построить тахограмму рабочей машины ω =f (t).
2. Рассчитать и построить механическую характеристику рабочей машины.
3. Построить нагрузочную диаграмму рабочей машины M =f (t).
4. Обосновать и выбрать род тока двигателя и номинальный режим работы двигателя.
5. Выбрать основную скорость вращения рабочей машины.
6. Рассчитать требуемую номинальную мощность двигателя.
7. Выбрать двигатель и выписать из справочника его паспортные данные.
8. Рассчитать передаточное число редуктора рабочей машины.
9. Построить тахограмму работы двигателя ω =f (t).
10. Рассчитать и построить механическую характеристику рабочей машины, приведенную к валу двигателя.
11. Рассчитать и построить нагрузочную диаграмму двигателя без учета динамических моментов.
12. Рассчитать естественную механическую характеристику двигателя и построить ее в 4-х квадрантах.
13. Рассчитать пусковые сопротивления и построить пусковую диаграмму при пуске двигателя до скорости ω1.

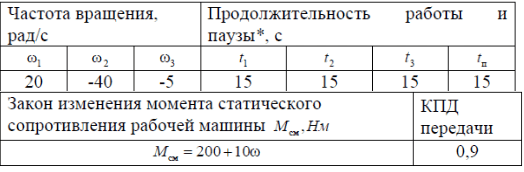

Таблица 1 – Исходные данные.
Ответ
Согласно исходным данным строим тахограмму рабочей машины (рисунок 1).

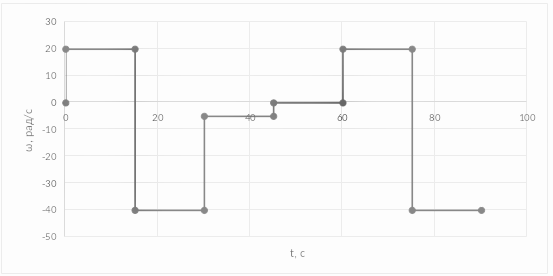

Рисунок 1 Тахограмма рабочей машины.

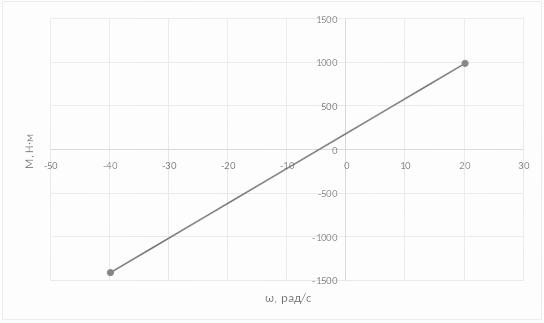

Согласно исходным данным строим механическую характеристику рабочей машины (рисунок 2).
Рисуно...
