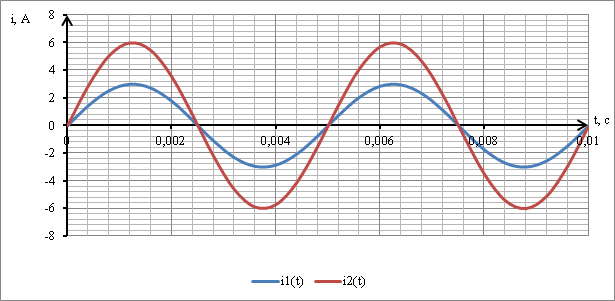

Построить в одной системе координат графики мгновенных значений переменных токов, совпадающих по фазе. Найти период, частоту и действительные значения токов.

Расчет разветвленной цепи постоянного тока с одним источником энергии

Дано: Амплитудное значение фазной ЭДС генератора: EmА= EmB= EmC= EmФ = 260 В;  начальная фаза ЭДС:   ΨA = ΨB = ΨC = 15º ; период ЭДС: T = 19·10-3 c; отсюда частота f=1/Т=1/19·10-3 =52,63 Гц;

Выбрать автоматический выключатель и контактор для включения резистивного нагревателя с параметрами, указанными в табл.3: Рис.10. Контактор модульный МК103-025A-230B-20 18064DEK 25А 2з 230В
