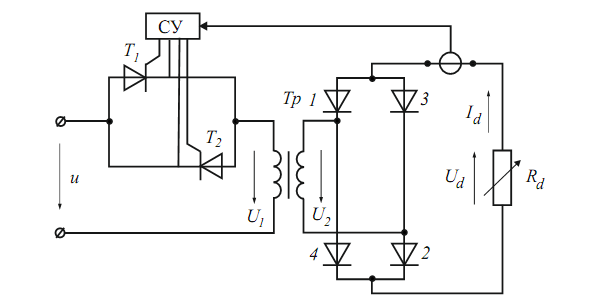

Потребитель электрической энергии, сопротивление которого изменяется в пределах Rmax≥R≥Rdmin, питается от сети переменного тока через полупроводниковый регулятор, преобразовательный трансформатор и двухполупериодный

Технический амперметр электродинамической системы с номинальным током IН, числом номинальных делений ан=100  имеет оцифрованные деления от  нуля до номинального значения, проставленные на каждой пятой части шкалы.

1. Составить систему уравнений для определения токов в ветвях методом законов Кирхгофа. 2. Преобразовать схему до двух контуров. Рассчитать токи во всех ветвях схемы: • методом контурных токов, • методом межузлового напряжения.

Определить частоту f исследуемого сигнала, напряжение которого подано на вход модулятора яркости ЭЛТ. Круговая развертка осуществляется от генератора с образцовой частотой fo = 2000 Гц. Осциллограмма, полученная на экране ЭЛТ, представлена на рис. 7.1.
