Условие задачи
Представить схему и произвести расчет параметрического стабилизатора напряжения с заданными значениями:
коэффициент стабилизации kСТ=5;
выходное напряжение UВЫХ = 10 В;
сопротивление нагрузки RН =50 Ом.
Выбрать тип полупроводникового стабилитрона, определить необходимое напряжение питания , сопротивление балластного резистора и его мощность. Рассчитать фактическое изменение выходного напряжения при подключении нагрузки и при изменении напряжения питания на 20% в условиях холостого хода.
Ответ
Представим схему параметрического стабилизатора

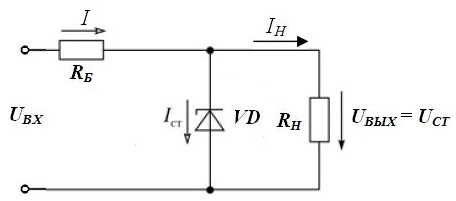

Рис.1. Схема параметрического стабилизатора
Найдем ток нагрузкиIН = UВЫХ/RН = 10/50 = 0,2 А=200 мА;Выберем стабилитрон по величине UСТ = UВЫХ = 10 В;с учетом IСТ = IН + IСТmin ; при этом ...
