Условие задачи
Произвести расчет осветительной установки помещения. Система освещения – общее равномерное освещение.
Расчет произвести методом коэффициента использования светового потока с проверкой по точечному методу.
Расчет должен состоять из последовательного рассмотрения следующих вопросов:
Выбор источников света и типа светильников.
Выбор освещенности и коэффициента запаса по нормам СНиП.
Размещение и установка светильников. Определение светового потока и мощности лампы.
Определение освещенности в контрольной точке точечным методом.
Определение мощности осветительной установки при напряжении питания 220 В.
Определение места расположения групповых щитков и выбор их типа.
Выбор схемы питания установки и трассы сети.
Выбор марки и сечения проводов, способа прокладки, аппаратуры управления и защиты.
Выполнение плана сети освещения.
Данные для расчета даны в таблице 1.

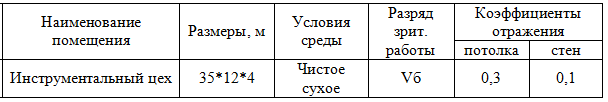

Таблица 1 – Данные для расчета
Ответ
1 Выбор источника света и типа светильников.
В качестве источника света выбираем люминесцентные лампы типа ЛБ-65 со светильником ЛПО 02. Для такой лампы световой поток Ф=4600 лм.
2 Выбор освещенности и коэффициента запаса по нормам СНиП.
Определяем нормируемую освещенность по СНиП для характера зрительной работы IIв, ЕН=200 лк. Величину коэффициента запаса для светильников с люминесцентными лампами выбираем равной КЗ=1,5.
3 Размещение и установка светильников. Определение светового потока и мощности лампы.
Световой поток светильника определяется выражением:
