Составить структурную схему узловой распределительной подстанции (УРП); Расчет и выбор трансформаторов (автотрансформаторов) на узловой распределительной подстанции. Требуется: · составить структурную схему узловой распределительной подстанции (УРП);

«Составить структурную схему узловой распределительной подстанции (УРП); Расчет и выбор трансформаторов (автотрансформаторов) на узловой распределительной подстанции. Требуется: · составить структурную схему узловой распределительной подстанции (УРП);»
  • Электроника, электротехника, радиотехника

Условие:

Составить структурную схему узловой распределительной подстанции (УРП). Расчет и выбор трансформаторов (автотрансформаторов) на узловой распределительной подстанции

Исходные данные:

Потребитель 1:

Р1=250 МВт, V1 = 6,3 кВ, cosφ1= 0,88.

Потребитель 2:

Р2=125 МВт, V2 = 10 кВ, cos φ2= 0,87.

Требуется:

· составить структурную схему узловой распределительной подстанции (УРП);

· рассчитать и выбрать трансформаторы;

· проверить АT на допустимость режима работы.

Решение:

1. Составляется структурная схема УРП и наносятся данные (рис. 1.).

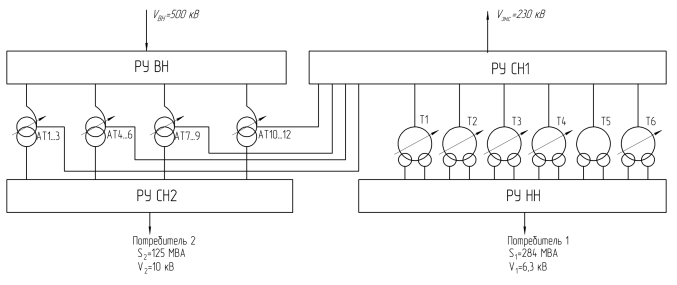

Рис. 1. Структурная схема УРП

2. Определяются полные мощности потребителей:

3. Определяется расчетная мощность трансформаторов по наиб...
