Условие:
Рассчитать ЛЭП и выбрать неизолированные провода.
Дано:
Sпер=69,2 МВА;
Vпер=110 кВ;
Марка провода – АСК;
cosφЛЭП=0,85;
ТМ=2500 ч.
Требуется:
- составить структурную схему ЛЭП;
- рассчитать и выбрать проводники;
- определить потери
Решение:
1. Составляется структурная схема ЛЭП и наносятся данные (рис. 2).

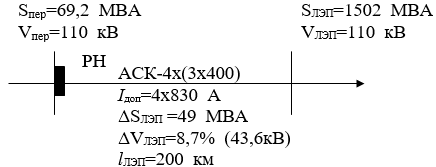

Рис. 2 Структурная схема ЛЭП
2. По экономической плотности тока определяется расчетное сечение проводов и приводится к стандартному значению.
