Условие задачи
Расчет линейных электрических цепей однофазного синусоидального тока
На рисунке 2.1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей.

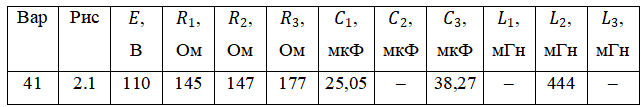

Таблица 2

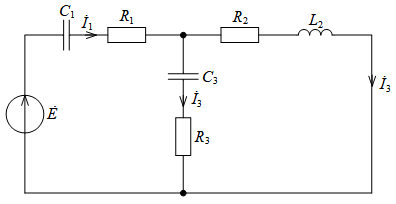

Рис. 2.1
Ответ
Указываем на схеме положительные направления токов.
Угловая частота переменного тока:

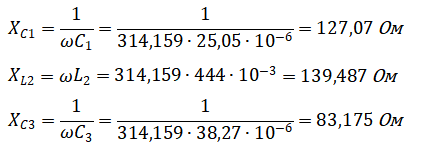

Определяем сопротивления реактивных элементов:
Определяем полные комплексные сопротивления участков цепи:
