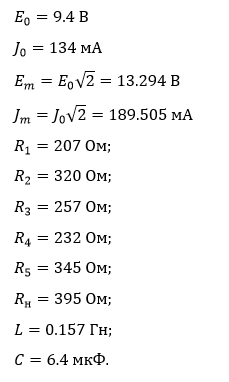

Условие задачи
Расчет линейных электрических цепей с синусоидальными периодическими источниками к-ой гармоники.

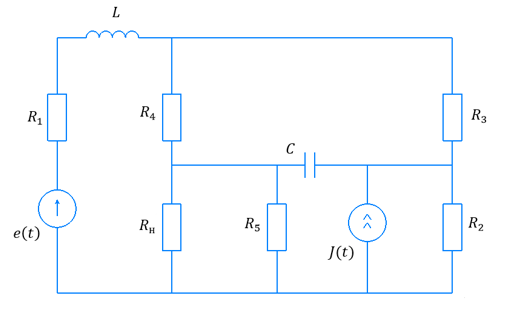

1. Нарисовать схему и определить ток в нагрузке
при включении синусоидального источника с частотой 2𝜔.
2. Рассчитать потенциалы узлов схемы п.1. при действии синусоидального источника с частотой 2𝜔, используя ORCAD.(Представить распечатку расчета потенциалов узлов схемы в ORCAD).
3. Из полученной распечатки определить комплексные действующие значения и мгновенные значения токов рассчитанной гармоники. Сравнить ток в нагрузке
и полученные результаты расчета тока п.1.
4. Проверить баланс мощностей для к-ой гармоники.
5. Записать выражение для мгновенного значения тока в 𝑹н, при включении e(t) и J(t), используя принцип суперпозиции. На одном графике построить гармоники
,
, постоянный ток 𝐼н и результирующий ток в нагрузке
6. Рассчитать действующее значение тока в нагрузке.
Ответ
1. Нарисовать схему и определить ток в нагрузке
при включении синусоидального источника с частотой 2𝜔.
Для второй гармоники источник тока включается, источник ЭДС закорачивается (т.к. источник ЭДС первая гармоника по условию).
