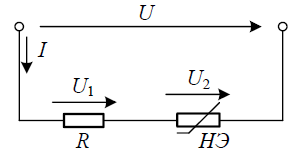

Расчёт последовательной нелинейной цепи постоянного тока. В цепи, общая схема которой приведена рисунке, по заданному напряжению на зажимах цепи определить ток I и напряжение на элементах.

Расчёт последовательной нелинейной цепи постоянного тока. В цепи, общая схема которой приведена рисунке, по заданному напряжению на зажимах цепи определить ток I и напряжение на элементах.

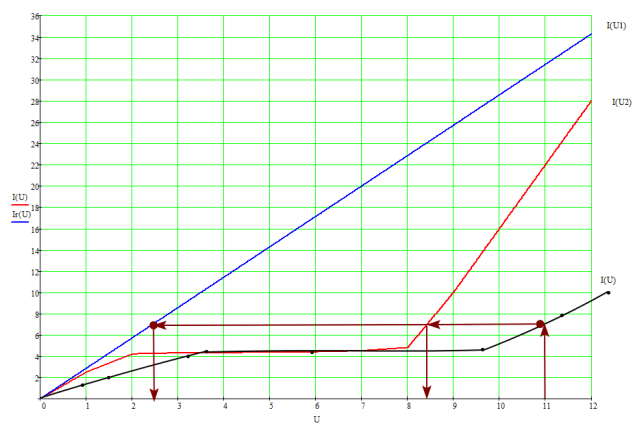

Задачу решить методами сложения и пересечения характеристик. Схема конкретной цепи, подлежащей расчёту, получается из общей схемы путём замены в ней резистора R и нелинейного элемента НЭ конкретными элементами согласно данным таблицы. Числовые значения сопротивлений резисторов и вольт-амперных характеристик (ВАХ) нелинейных элементов приведены.

ВАХ нелинейного элемента НЭ4
