Расчет разветвленной цепи постоянного тока с одним источником энергии
«Расчет разветвленной цепи постоянного тока с одним источником энергии»
- Электроника, электротехника, радиотехника
Условие:
Расчет разветвленной цепи постоянного тока с одним источником энергии

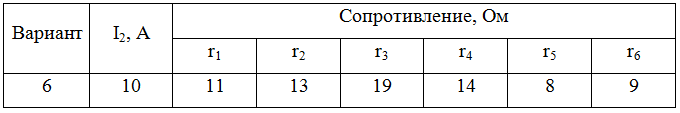

Условие задачи: В электрической цепи, изображенной на рис. 2.1, определить токи в ветвях, напряжение на зажимах и составить баланс мощности. Значения сопротивлений резисторов и ток в ветви с сопротивлением r2 приводятся в табл. 2.1.
Решение:
Обозначим направление токов в ветвях:

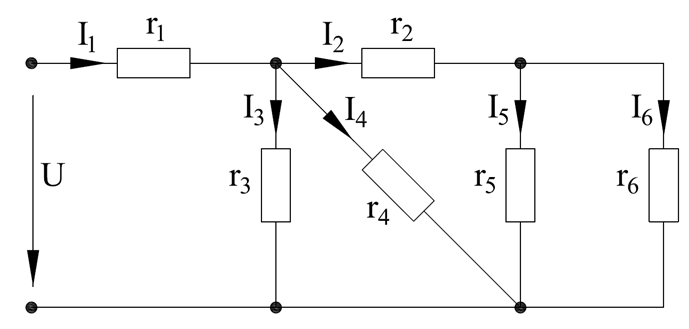

Рис. 2.1.1
1. Найдем эквивалентное сопротивление цепи.
Резисторы r5 и r6 соединены параллельно, заменим их эквивалентным:
